脱硫塔除雾器的组成结构及丝网除沫器内部结构特征

脱硫塔除雾器系统由除雾器本体及冲洗系统组成。具体为二级除雾器本体、冲洗水管道、喷嘴、支撑架、支撑梁及相关连接、固定、密封件等组成。

除雾器主要是由板片、支承装置构成。板片通常由高分子材料(如聚丙稀PP、FRP等)或不锈钢(如316L、317L等)2大类材料制作而成。一般分为流线型和折线型。

(1)除雾效率：在正常运行工况下，除雾器出口烟气中的雾滴浓度低于75mg/Nm3;

(2)压降：不考虑除雾器前后的干扰，保证在烟气负荷下，整个除雾器系统的压降低于120Pa。

(3)耐高温：80--95℃。

(4)耐压：保证承受冲洗水压为0.3MPa时，叶片能正常工作。

(5)冲洗喷嘴：为全锥形喷嘴，冲洗水喷射角度为90—120度，喷射实心圆锥，能够保证叶片全部被覆盖。(设计的均为超大气体负荷时的水耗量，考虑到系统水平衡的要求，如果气体负荷降低，可通过增加冲洗间隔时间将水耗量降低一半)。



槽式液体分配器重力液体分配器单级槽式液体分配器单级槽式液体分配器又称槽式分配器，其结构紧凑，易于使液体分散均匀，常用于塔筒直径小于1 m。两级槽式液体分配器，两级槽式液体分配器，由主槽组成，主槽位于槽上。进入的液体直接进入第一级油箱，然后根据份额分配到油箱的两个级。

丝网除沫器喷涂液体分配器类似于压力管分配器。在液体压力下，液体通过喷嘴而不是通过管道分配器的喷射孔分散在填料上。

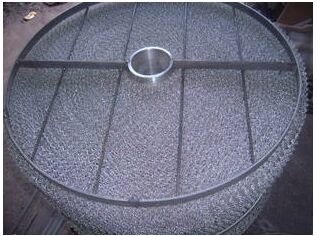

丝网除沫器分为：孔板式，溢流式;盘孔流动式液体分配器结构：底盘上开有液体喷射孔，并配有提升管。气液流道分离，气体从立管上升，底盘中的液体粘附到一定程度，并从喷孔流出;立管横截面可以是圆形的，也可以是圆锥形的，高度一般小于200毫米。

丝网除沫器的入口是漏斗形的，内置金属网过滤器以避免固体杂质进入液体分配器。液体收集器和再分配器液体收集器鞘液收集器板液收集器是塔中常见的液体收集设备，可以将液体收集在一起。一般置于填料层下，可收集所有液体。
