  • 喷淋塔除雾器的浆液喷淋装置安装方法步骤

    作者:hengke   来源:衡水市瑞丰复合材料有限公司   时间:2018-10-12
    描述: 喷淋塔内部喷淋系统是由分配母管和喷嘴组成的网状系统。每台吸收塔再循环泵均对应一个喷淋层,喷淋层上安装螺旋喷嘴,其作用是将喷淋液雾化。喷淋液由吸收塔再循环泵输送到喷嘴,喷入废气中。喷淋系统能使浆液在吸收塔内均匀分布,流经每个喷淋层的流量相等。
    喷淋塔除雾器

    喷淋塔除雾器的浆液喷淋装置安装方法步骤

    喷淋塔内填料层作为气液两相间接触构件的传质设备。填料塔底部装有填料支承板,填料以乱堆方式放置在支承板上。填料的上方安装填料压板,以防被上升气流吹动。喷吸收塔喷淋液从塔顶经液体分布器喷淋到填料上,并沿填料表面流下。气体从塔底送入,经气体分布装置分布后,与液体呈逆流连续通过填料层的空隙,在填料表面上,气液两相密切接触进行传质。 当液体沿填料层向下流动时,有时会出现壁流现象,壁流效应造成气液两相在填料层中分布不均,从而使传质效率下降。因此,喷淋塔内的填料层分为两段,中间设置再分布装置,经重新分布后喷淋到下层填料上。

        填料主要作为布风装置,布置于吸收塔喷淋区下部,废气通过托盘后,被均匀分布到整个吸收塔截面。这种布风装置对于提高吸收效率是必要的,除了使主喷淋区烟气分布均匀外,氧化塔托盘还使得烟气与吸收液或洗涤液在托盘上的液膜区域得到充分接触。托盘结构为带分隔围堰的多孔板,托盘被分割成便于从吸收塔人孔进出的板片,水平搁置在托盘支撑的结构上。
    脱硫塔喷淋层施工现场

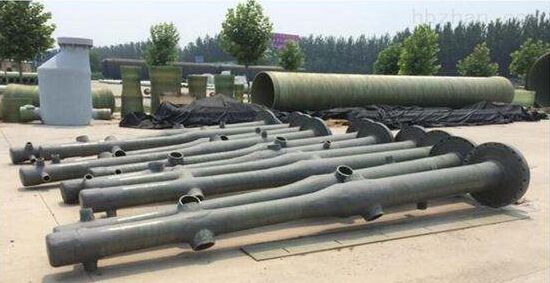

        喷淋装置
        吸收塔内部喷淋系统是由分配母管和喷嘴组成的网状系统。每台吸收塔再循环泵均对应一个喷淋层,喷淋层上安装螺旋喷嘴,其作用是将喷淋液雾化。喷淋液由吸收塔再循环泵输送到喷嘴,喷入废气中。喷淋系统能使浆液在吸收塔内均匀分布,流经每个喷淋层的流量相等。
        除雾装置
        用于分离烟气携带的液滴。吸收塔除雾器布置于吸收塔顶部最后一个喷淋组件的上部。烟气穿过循环浆液喷淋层后,再连续流经除雾器时,液滴由于惯性作用,留在挡板上。由于被滞留的液滴也含有固态物,因此存在在挡板结垢的危险,需定期进行清洗,除去所含浆液雾滴。
        浆液喷淋装置安装
        1、浆液喷淋装置安装进行如下检验:喷淋装置支撑梁标高:全部检查。支撑梁位置中心偏差:全部检查。喷淋层支撑梁水平度:全部检查。喷嘴:全部检查。喷嘴安装角度:全部检查。喷淋管轴线位置偏差:记录。

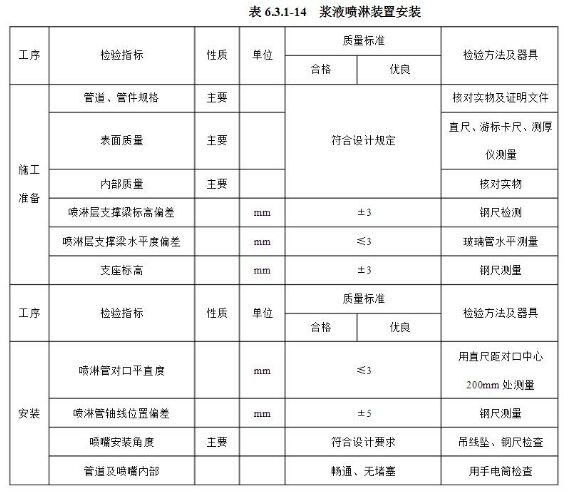

        2、浆液喷淋装置安装质量标准和检验方法:见表6.3.1-14。
    除雾器浆液喷淋装置安装质量标准
    以上是衡水市瑞丰复合材料有限公司专业技术人员为您详细介绍的喷淋塔除雾器的浆液喷淋装置安装方法步骤,希望对您有所帮助,如果您有这方面的需求请联系我们,或直接来厂参观洽谈订购!
