如何设计脱硫塔的液气比吸收塔除雾器能达到最佳效果
作者:hengke 来源:衡水瑞丰复合材料公司 时间:2016-12-29
描述: 吸收塔均应装备除雾器,在正常运行状态下除雾器出口烟气中的雾滴浓度应该不大于75mg/m3。吸收塔除雾器一般设置在吸收塔顶部(低流速烟气垂直布置)或出口烟道(高流速烟气水平布置),通常为二级除雾器。
如何设计脱硫塔的液气最适合吸收塔除雾器
烟气脱硫中液气比的概念为:吸收1m3的烟气所需的液体体积,也就是L/G=Q/1000:V(Nm3/h);其中Q为循环浆液流量,V为进入吸收塔烟气流量;液气比太低,达不到吸收效果,会导致净烟气中SO2浓度升高;液气比太高:会导致净烟气含水量增加,增大后续设备的腐蚀,同时加大吸收塔除雾器的负担,堵塞吸收塔除雾器、烟道等,降低烟气抬升力,影响脱硫系统的安全稳定的运行,计算合理的液气比是根据设计煤质含硫量和吸收浆液中CaCO3的浓度含量确定,确定依据为SO2的吸收反应方程式或是原子守恒;在实际过程中,为保证脱硫效率,液气比应适当高于设计值。
吸收塔均应装备除雾器,在正常运行状态下除雾器出口烟气中的雾滴浓度应该不大于75mg/m3。吸收塔除雾器一般设置在吸收塔顶部(低流速烟气垂直布置)或出口烟道(高流速烟气水平布置),通常为二级除雾器。吸收塔除雾器设置冲洗水,间歇冲洗冲洗除雾器。湿法烟气脱硫采用的主要是折流板除雾器,其次是旋流板除雾器。

吸收塔除雾器的选型

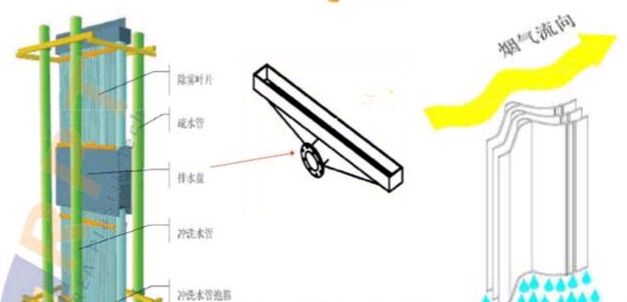

折流板除雾器 折流板除雾器是利用液滴与某种固体表面相撞击而将液滴凝聚并捕集的,气体通过曲折的挡板,流线多次偏转,液滴则由于惯性而撞击在挡板被捕集下来。通常,折流板除雾器中两板之间的距离为20-30mm,对于垂直安置,气体平均流速为2-3m/s;对于水平放置,气体流速一般为6-10m/s。气体流速过高会引起二次夹带。
旋流板除雾器 气流在穿过除雾器板片间隙时变成旋转气流,其中的液滴在惯性作用下以一定的仰角射出作螺旋运动而被甩向外侧,汇集流到溢流槽内,达到除雾的目的,除雾率可达90%-99%。
吸收塔除雾区分成两段,每层吸收塔除雾器上下各设有冲洗喷嘴。最下层冲洗喷嘴距最上层喷淋层(3-3.5)m,距离最上层冲洗喷嘴(3.4-32)m。
