如何确定脱硫塔除雾器间距尺寸大小？
作者：hengke 来源：本文地址:衡水瑞丰复合材料公司 时间：2016-12-01
描述： 脱硫塔除雾器间隙是最上层喷浆管至第一段除雾器高差(d)。根据喷浆后雾滴大小及烟气上升流速考虑,一般在3m～3.5m左右、脱硫塔除雾器冲洗水喷头距除雾器间距(f)。按0.5m～0.6m计,两层除雾器之间还设有上下冲水的两层水管,其间隔(A)应考虑到便于安装维修。
确定脱硫塔除雾器间距尺寸的规律
脱硫塔除雾器一般是二级除雾器，通常设置在两个位置：一是在气流垂直布置、低流速工况下，设在吸收塔内的顶部;二是在气流水平布置、高流速工况下，设在吸收塔出口烟道内。除雾器设置冲洗水管，进行间歇式冲洗除雾器。在此，衡水瑞丰复合材料有限公司专业技术人员为您详细解答确定脱硫塔除雾器间距尺寸的方法规律：
湿法烟气脱硫工程吸收塔目前主要采用平板式、折流板除雾器，如果工程对吸收塔高度有限制要求，也会考虑选用屋脊式除雾器。
脱硫塔除雾器一般设两层,由多片波形板组成一组,整齐地铺设在支承梁上。组成后其刚度要好,宜用厚1.2mm～2.0mm挤拉玻璃钢波纹板组装而成,气体通过不致波动变形,也便于安装、检修人员踩压在上面不致歪塌,也可节省树脂用量。
脱硫塔除雾器间隙是怎样确定的？
1、最上层喷浆管至第一段除雾器高差(d)。根据喷浆后雾滴大小及烟气上升流速考虑,一般在3m～3.5m左右。

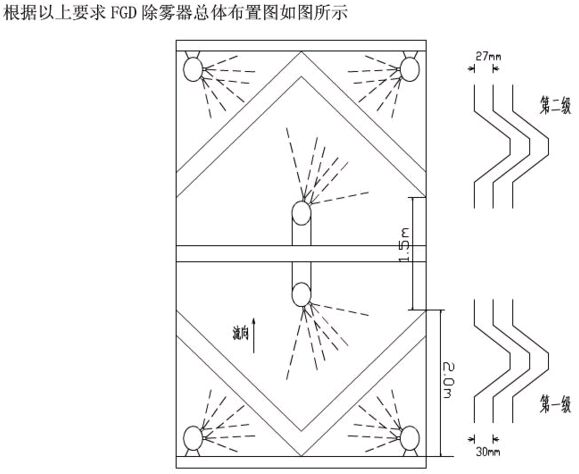

2、脱硫塔除雾器冲洗水喷头距除雾器间距(f)。按0.5m～0.6m计,两层除雾器之间还设有上下冲水的两层水管,其间隔(A)应考虑到便于安装维修。加上两层波形除雾器高度,最底部上冲水管至最上部下冲水管总高差(g)约3.4m～3.5m。以上尺寸适于平铺波纹板式除雾器。如用菱形除雾器,其空间高度(g)将可降1m左右。
3、冲洗水管
为防止液滴粘在脱硫塔除雾器波纹板上逐渐结垢,影响烟气通路,在上下两层脱硫塔除雾器的各自上下部位均设有水冲洗管。冲洗管材可用增强聚丙烯材料,管上安有多个水喷头,水喷头入口压力为0.2MPa,喷出口微滴直径一般在20Λm～30Λm之间。冲洗水可起两个作用:一是冲洗粘在脱硫塔除雾器上的浆液,二是作为塔内浆液里的部分补充水。它不是全部喷头同时开启,而是根据所需补充水量,分区轮流上下喷水冲洗。
每层水管的安装,离脱硫塔除雾器高差,根据经验定为0.5m～0.6m之间。喷头的水平间距定为1m左右为宜,喷洒角为90°。根据国外经验,选择好冲洗压力和喷嘴角度至关重要,大口径冲洗喷嘴对洗涤脱硫塔除雾器叶片内侧沉积物效果不好。
