玻璃钢除雾器喷淋的工艺流程及作用
作者:hengke 来源:衡水瑞丰复合材料公司 时间:2016-12-20
描述: 脱硫吸收塔喷淋系统(喷淋层反冲洗)除雾器用于分离烟气携带的液滴,防止冷烟气玷污GGH、烟道等。本工程采用折流板玻璃钢除雾器,是利用液滴与固体表面的相互撞击而将液滴凝聚并捕集。气液通过曲折的挡板,流线多次偏转,液滴则由于惯性而撞在挡板上被捕集。
玻璃钢除雾器喷淋的工艺流程及作用
脱硫吸收塔喷淋系统喷淋层采用高级的螺旋状喷嘴,在同等喷雾条件下,对循环泵的压力需求较低。该种喷嘴可使喷出的三重环状液膜气液接触效率高,能达到高效吸收性能和高除尘性能。喷淋层的布置增加了浆液与气体的接触面积和几率,保证吸收塔横截面能被完全布满,使SO2、SO3、HF、HCl等被充分去除。由于在吸收塔内吸收剂浆液通过循环泵反复循环与烟气接触,吸收剂利用率很高。
脱硫吸收塔喷淋系统(喷淋层反冲洗)除雾器用于分离烟气携带的液滴,防止冷烟气玷污GGH、烟道等。本工程采用折流板玻璃钢除雾器,是利用液滴与固体表面的相互撞击而将液滴凝聚并捕集。气液通过曲折的挡板,流线多次偏转,液滴则由于惯性而撞在挡板上被捕集。经过净化处理的烟气流经两级卧式除雾器,在此处将烟气携带的浆液微滴除去。从烟气中分离出来的小液滴慢慢凝聚成比较大的液滴,然后沿除雾器叶片的下部往下滑落,直到浆液池。经洗涤和净化的烟气流出吸收塔,最终通过烟气换热器升温后经净烟道排入烟囱。
脱硫系统三维仿真图如下所示:

实际就是把SO2排放到大气中,同时也造成风机、热交换器及烟道的玷污和严重腐蚀。因此,湿法脱硫工艺上对吸收设备提出除雾的要求,被净化的气体在离开吸收塔之前要除雾。除雾器是FGD系统中的关键设备,其性能直接影响到湿法FGD系统能否连续可靠运行。除雾器故障不仅会造成脱硫系统的停运,甚至可能导致整个机组(系统停机)。

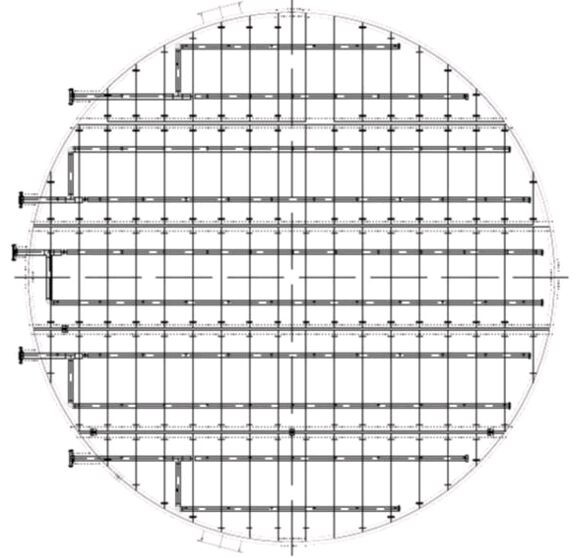

除雾器的布置形式最常见的有平板式布置和屋顶式布置。
