脱硫塔除雾器安装工艺流程详解
作者：hengke 来源：衡水瑞丰复合材料公司 时间：2016-11-11
描述： 脱硫塔除雾器安装流程：脱硫塔内壁及支撑梁防腐验收合格→脚手架拆至下层除雾器下1M→下层除雾器→下层除雾器上冲洗管、喷嘴→中层脱硫塔除雾器下冲洗管、喷嘴→中层脱硫塔除雾器→中间除雾器上冲洗管、喷嘴→上层除雾器上冲洗管、喷嘴→上层除雾器→上层除雾器下冲洗管、喷嘴
脱硫塔除雾器安装工艺流程详解
脱硫塔除雾器由两层平行除雾器及三层冲水组成。第一级除雾器为粗除雾、第二级除雾器为精除雾;第一级脱硫塔除雾器标准模块由30片叶片组成，第二级脱硫塔除雾器标准模块由25片叶片组成，叶片之间通过定位杆将其固定(上部和下部均固定)，然后再和叶片焊接到一起，保证定位杆和圆棒不会脱落，同时也增大脱硫塔除雾器的承载能力。 冲水系统包括：喷嘴、管道、管卡等。脱硫塔除雾器清洗水管、喷嘴及管卡由增强聚丙烯(FRPP)制作。冲水布置形式为一级除雾器上下游和二级除雾器的下游。脱硫塔除雾器冲洗系统设计能冲掉污垢，使脱硫塔除雾器避免结垢以确保长期无故障运行。冲洗系统在脱硫塔除雾器运行的时候，根据一个设定的可变程序，以设定的水量自动运行，既可单级运行，也可在几级之间互相切换。

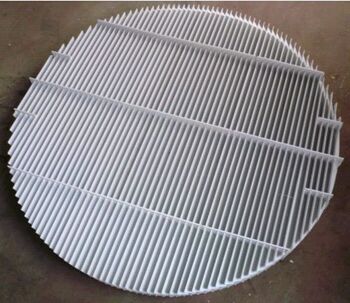

脱硫塔除雾器
二级脱硫塔除雾器在上层。脱硫塔除雾器安装总流程：
脱硫塔内壁及支撑梁防腐验收合格→脚手架拆至下层除雾器(一级脱硫塔除雾器)下1M→下层除雾器(一级脱硫塔除雾器)→下层除雾器上冲洗管、喷嘴→中层脱硫塔除雾器下冲洗管、喷嘴→中层脱硫塔除雾器→中间除雾器上冲洗管、喷嘴→上层除雾器(一级脱硫塔除雾器)上冲洗管、喷嘴→上层除雾器(一级脱硫塔除雾器)→上层除雾器下冲洗管、喷嘴
脱硫塔除雾器冲洗系统主要由冲洗喷嘴、冲洗泵、管路、阀门、压力仪表及电气控制部分组成。其作用是定期冲洗脱硫塔除雾器叶片捕集的液滴、粉尘，保持叶片表面清洁(有些情况下起保持叶片表面的潮湿的作用)，防止叶片结垢和堵塞，维持系统正常运行。
由于单面冲洗布置形式在一般情况下无法对脱硫塔除雾器叶片表面进行全面有效地清洗，特定条件下可在最后一级除雾器上采用单面冲洗的布置方式。根据国内外脱硫塔除雾器的运行经验，采用冲洗单面布置可能存在隐患，因此脱硫塔除雾器应尽可能采用双面冲洗的布置形式。
