除雾器结构特征及在脱硫塔中的作用

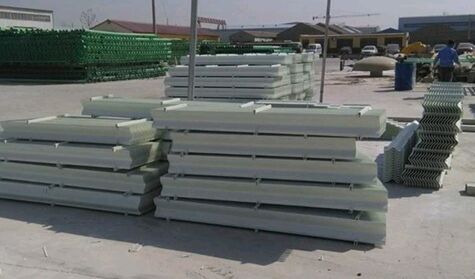

除雾器系统由除雾器本体及冲洗系统组成。具体为二级除雾器本体、冲洗水管道、喷嘴、支撑架、支撑梁及相关连接、固定、密封件等组成。除雾器主要是由板片、支承装置构成。板片通常由高分子材料(如聚丙稀PP、FRP等)、不锈钢(如316L、等)、玻璃钢等材料制作而成。一般分为流线型和折线型。

二、除雾器临界分离粒径dcr 波形板除雾器利用液滴的惯性力进行分离，在一定的气流流速下，粒径大的液滴惯性力大，易于分离，当液滴粒径小到一定程度时，除雾器对液滴失去了分离能力。

除雾器临界分离粒径是指除雾器在一定气流流速下能被完全分离的最小液滴粒径。

除雾器临界分离粒径越小，表示除雾器除雾能力越强。 应用于湿法脱硫系统屋脊式除雾器，其除雾器临界分离粒径在20-30μm。

在一定烟速范围内，除雾器对液滴分离能力随烟气流速增大而提高，但当烟气流速超过一定流速后除雾能力下降，这一临界烟气流速称为除雾器临界烟气流速。临界点的出现，是由于产生了雾沫的二次夹带所致，即分离下来的雾沫，再次被气流带走。

其原因大致是：

①撞在叶片上的液滴由于自身动量过大而破裂、飞溅；

②气流冲刷叶片表面上的液膜，将其卷起、带走。因此，为达到一定的除雾效果，必须控制流速在一合适范围：最高速度不能超过临界气速；最低速度要确保能达到所要求的最低除雾效率。

四、除雾器性能保证：

1、除雾效率：在正常运行工况下，除雾器出口烟气中的雾滴浓度低于75mg/Nm3;

2、压降：不考虑除雾器前后的干扰，保证在100%烟气负荷下，整个除雾器系统的压降低于120Pa。

3、耐高温：80--95℃。

4、耐压：保证承受冲洗水压为0.3MPa时，叶片能正常工作。

5、冲洗喷嘴：为全锥形喷嘴，冲洗水喷射角度为90—120度，喷射实心圆锥，能够保证叶片全部被覆盖。(设计的均为超大气体负荷时的水耗量，考虑到系统水平衡的要求，如果气体负荷降低，可通过增加冲洗间隔时间将水耗量降低一半)。

以上是衡水瑞丰复合材料有限公司专业技术人员为您详解的除雾器结构特征及在脱硫塔中的作用，希望对您有所帮助。
